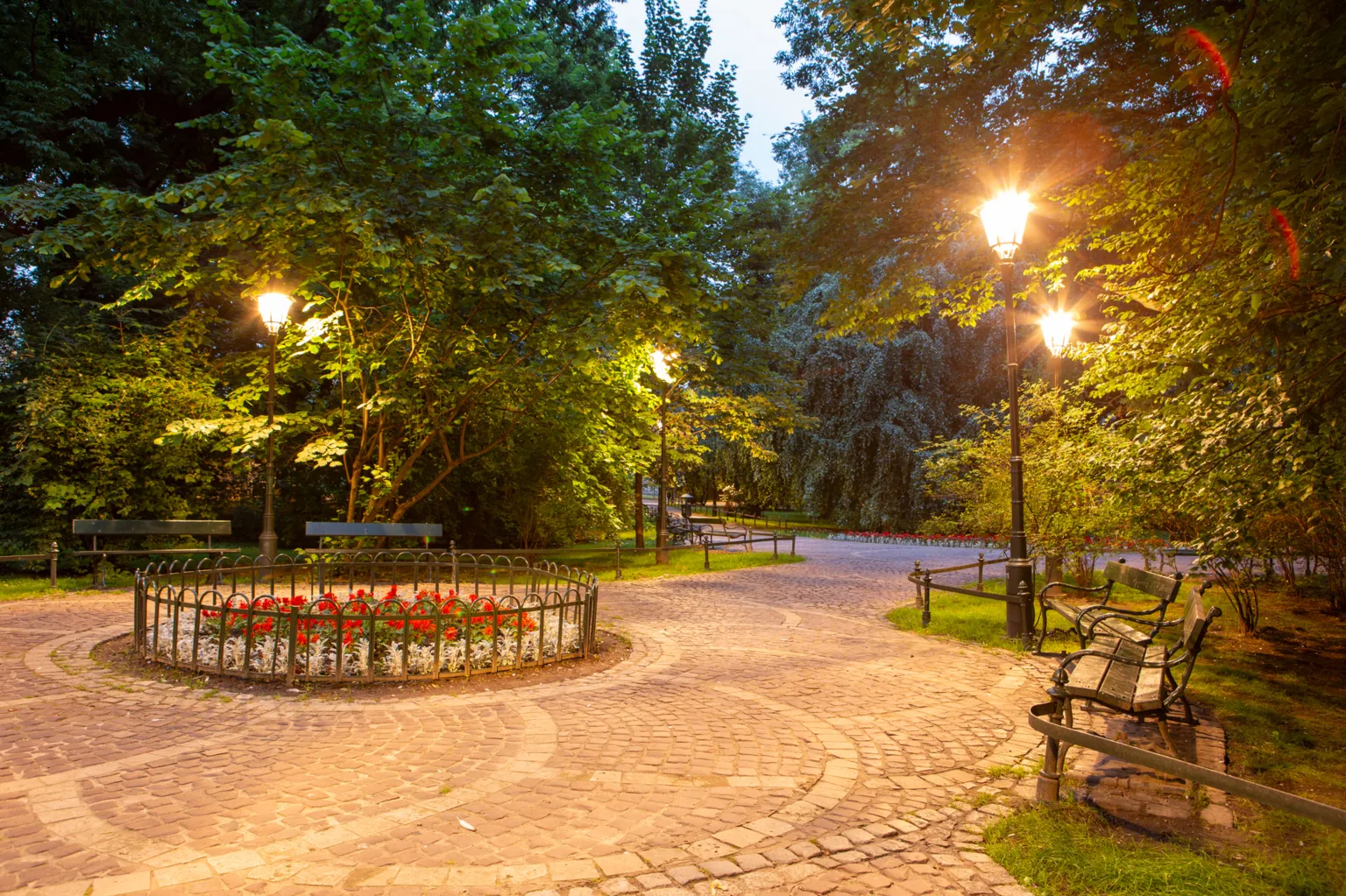

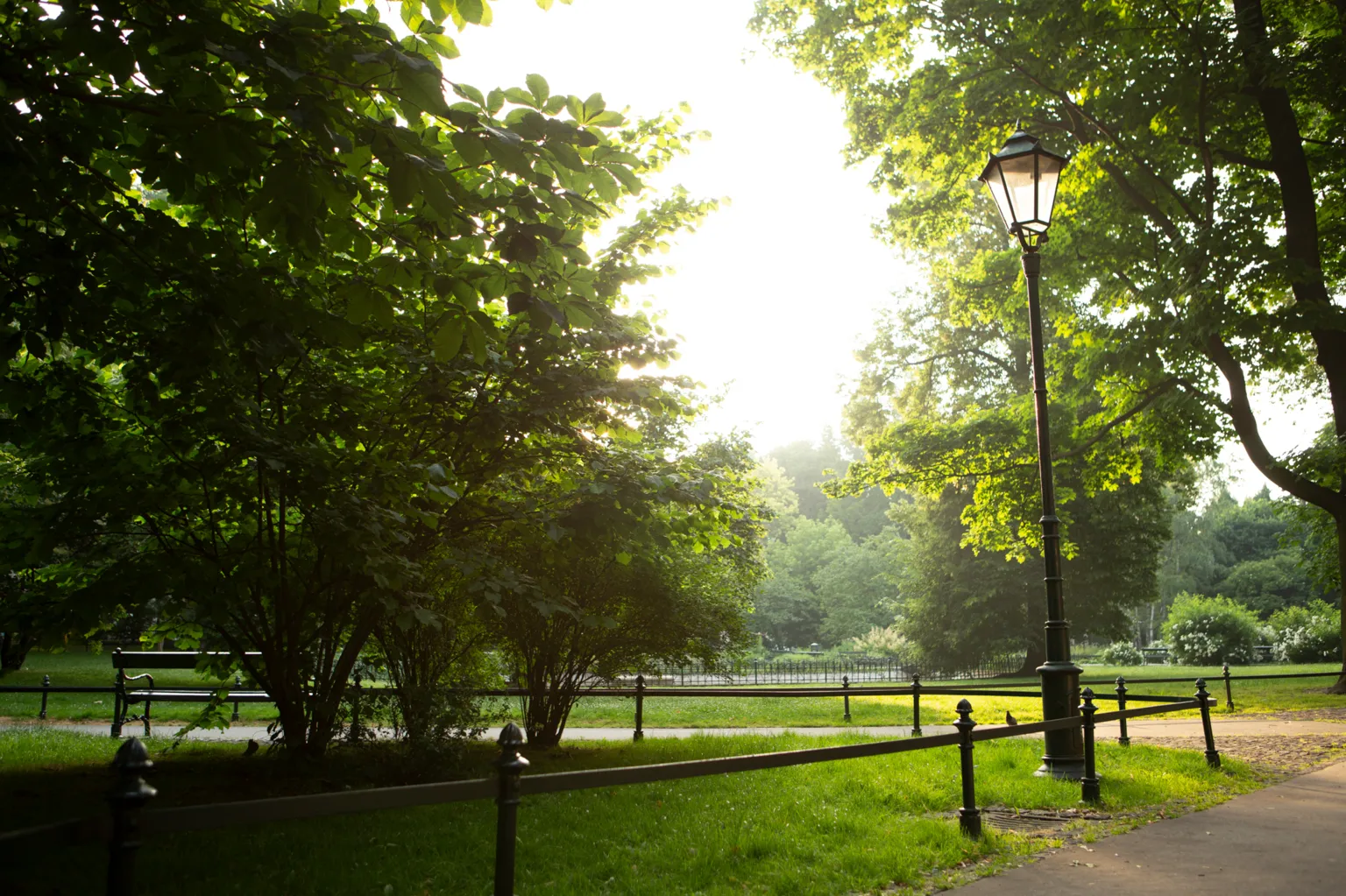

Sissejuhatus ja projekti põhimõtted. Alates 1989. aastast on ettevõte ZANO kujundanud linnaruum, ühendades funktsionaalsuse austuse ajalooga. Krakowi Planty pargis läbi viidud mitmeetapiline projekt, mille algus ulatub tagasi 20. sajandi 90. aastatesse, on eeskujulik näide väikevormide integreerimisest ajaloolisse linnakeskkonda, järgides samal ajal rangeid konserveerimisjuhiseid. Visuaalse ühtsuse tagamiseks on võtmetähtsusega ühtlustatud värvilahendus – kasutatud on Krakówi sümboliks olevat sügavat rohelist (RAL 6009).

Tehniline spetsifikatsioon ja materjalid. Projekteerimise ja investeerimise seisukohast on panustatud vastupidavusele. Tugeva süsinikterasega ja raskema malmiga kasutamine tagab kõrge vandalismikindluse ja vastupidavuse muutuvatele ilmastikutingimustele. Investeeringu koosseisu kuulusid:

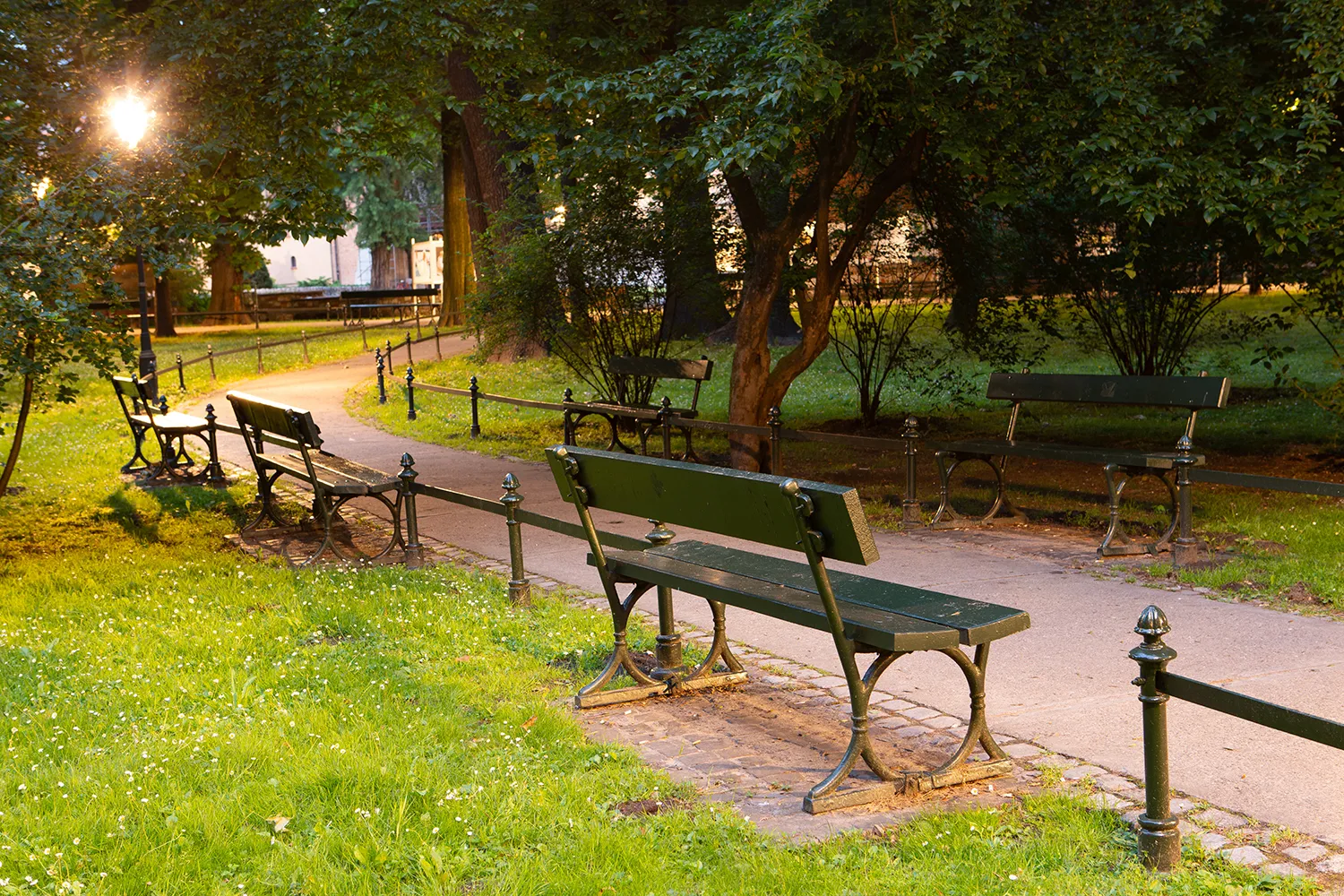

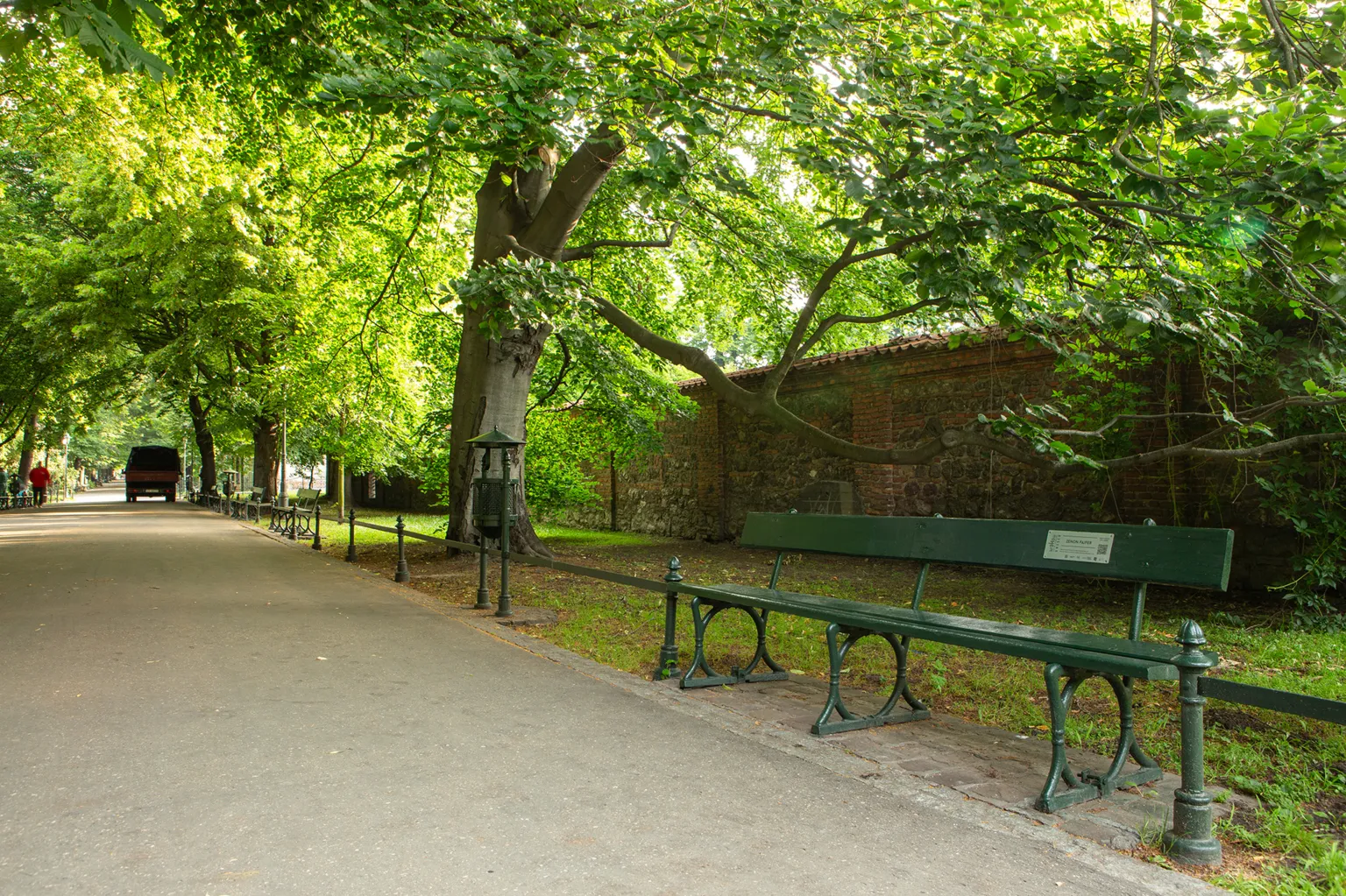

• Old town pingid (02.070 ja 02.070.1) – ergonoomilised puidust istmed, mis toetuvad massiivsetele, suurt stabiilsust tagavatele malmvaludele.
• Prügikast „Royal“ (03.033) – vabalt seisva konstruktsiooniga mahukas prügikast, mis on varustatud praktilise vihmakaitsekatusega ja stiililiselt ühtne ülejäänud detailidega.
• Post „Solo“ (01.053) koos eralduslindiga „Solo Dual“ (01.069) – diskreetne, kuid samas tõhus lahendus haljasalade kaitsealade piiritlemiseks, mis ei riku pargi esteetikat.

Logistika, paigaldus ja hoolduskulud (Life Cycle Costing). Pidades silmas territooriumi haldajaid ja hoolduskulude optimeerimist, on mööbel projekteeritud modulaarselt. Pinkide konstruktsioon võimaldas paigalduskohas kiiresti vahetada vaid laudu. See kõrvaldas vajaduse demonteerida ja kulukalt transportida raskeid, aluspinnasesse kinnitatud malmkonstruktsioone, mis vähendas drastiliselt Krakowi linnamööbli hoolduskulusid.

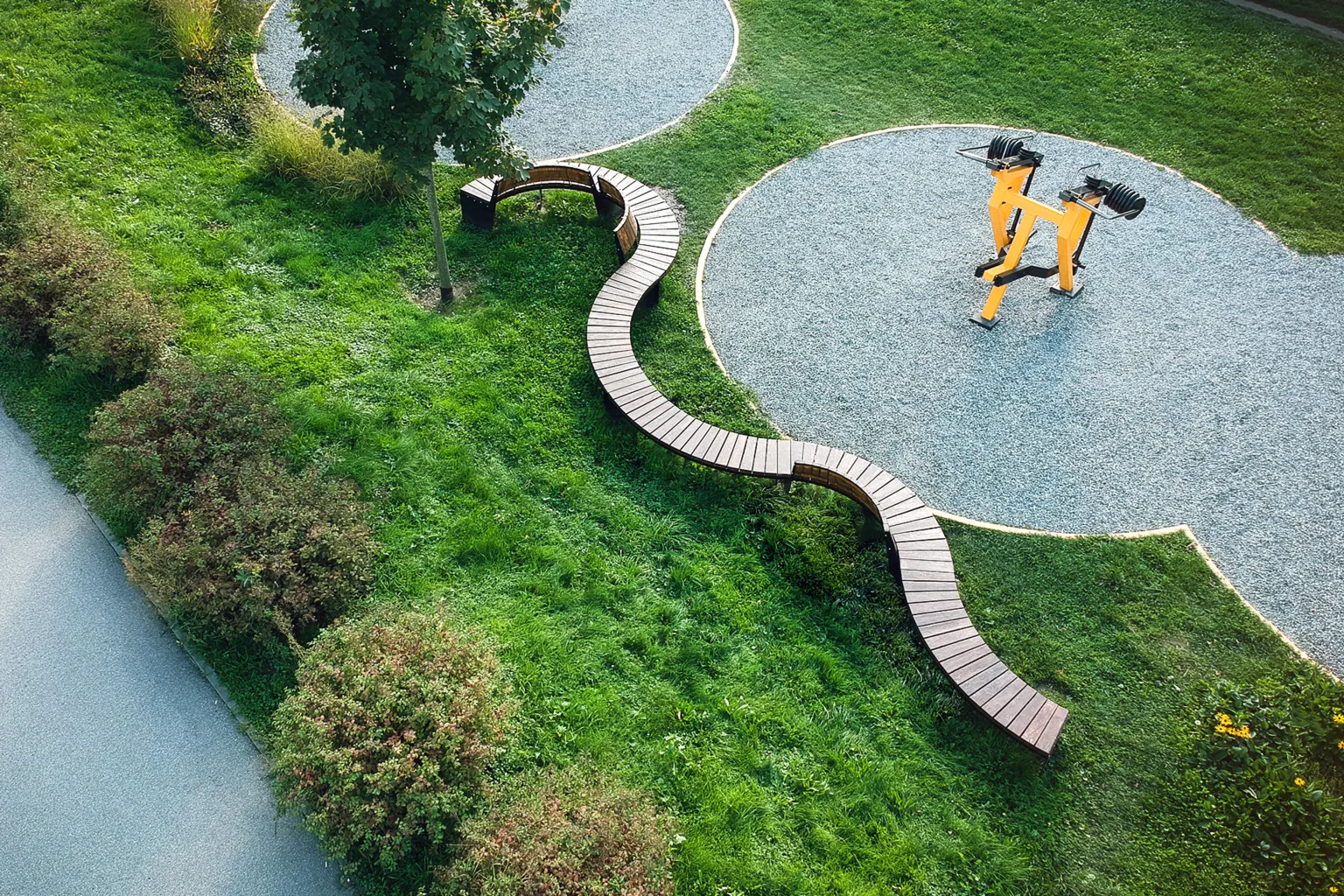

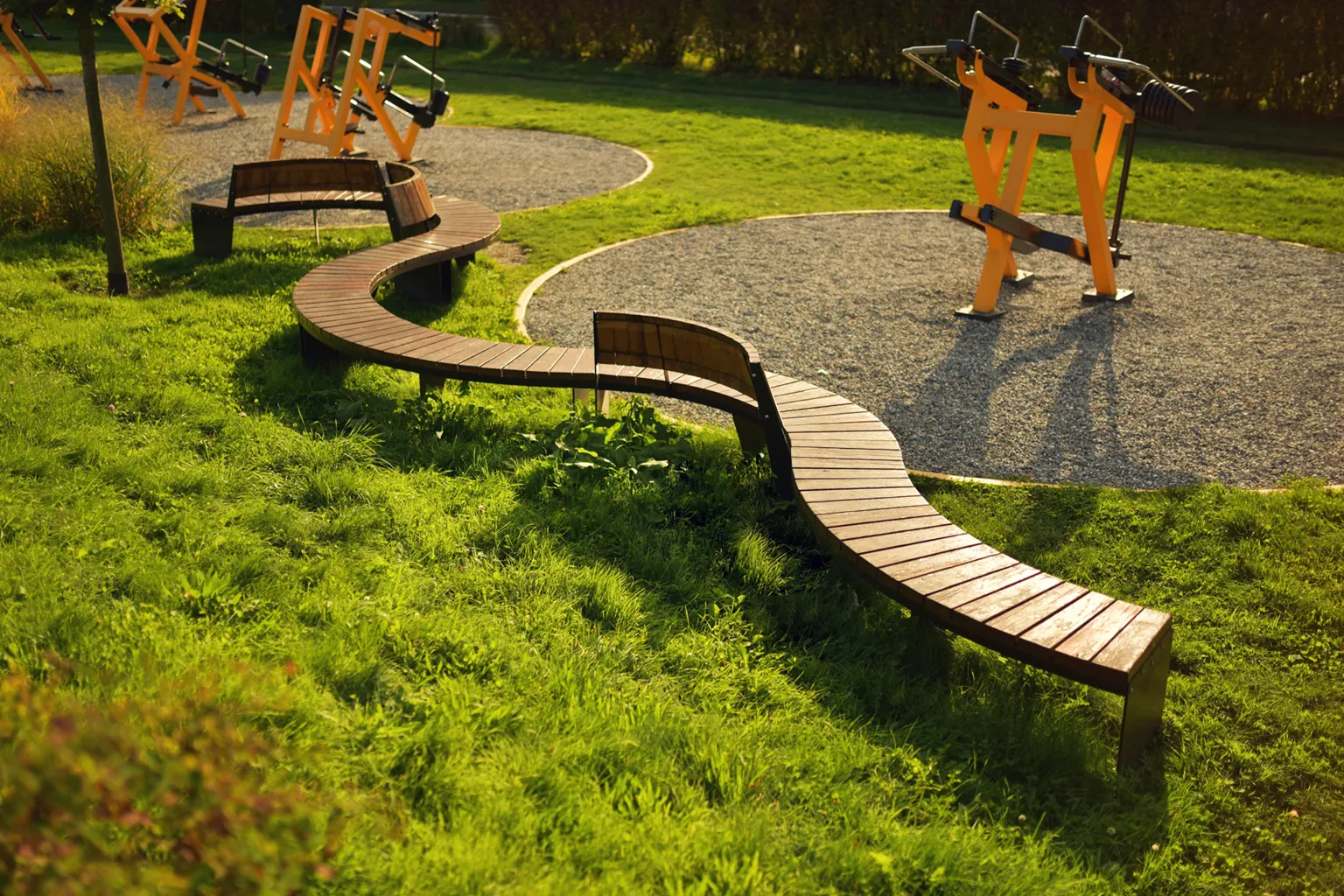

Kontseptsioon ja asukoht. Projekt hõlmab Krakowi Krowoderski pargis asuva välistingimustes kasutatava jõusaali juures asuva puhkeala kujundamist ning on teostatud koostöös arhitektuuribürooga AKG Architektura Krajobrazu. Projekti keskmes on Domino 60 seeria (kataloognumber 02.440.2) modulaarsed pingid, mis moodustavad maastikuarhitektuuris sujuvad, looklevad vormid. Kaared ümbritsevad sujuvalt ümmargusi treeningalasid, luues ergonoomilise piiri muru ja kruusakatte vahel.

Materjalide spetsifikatsioon. Konstruktsioon põhineb materjalidel, mis on kohandatud intensiivseks kasutamiseks linnakeskkonnas:

• Teras: Kasutatud on süsinikterasest, tsingitud ja mustaks pulbervärvitud terast. Selline tehnoloogiline protsess tagab optimaalse korrosioonikaitse, katte püsivuse ja kõrge vastupidavuse mehaanilistele kahjustustele.
• Puit: Istmed ja seljatoed on valmistatud impregneeritud kuusepuust.

Disain, paigaldus ja logistika. Disainilahenduse seisukohast võimaldab Domino-seeria vaheldumisi ühendada seljatoega segmente seljatoeta moodulitega, mis annab konstruktsioonile dünaamilisust ja kasutusmugavust. Pinkide läbimõeldud konstruktsioon võimaldab üksikuid mooduleid ühendada otse paigalduskohas. Selline lahendus optimeerib oluliselt logistikat, võimaldades üksikute moodulite sujuvat transporti sihtkohta.

Strzelecki park

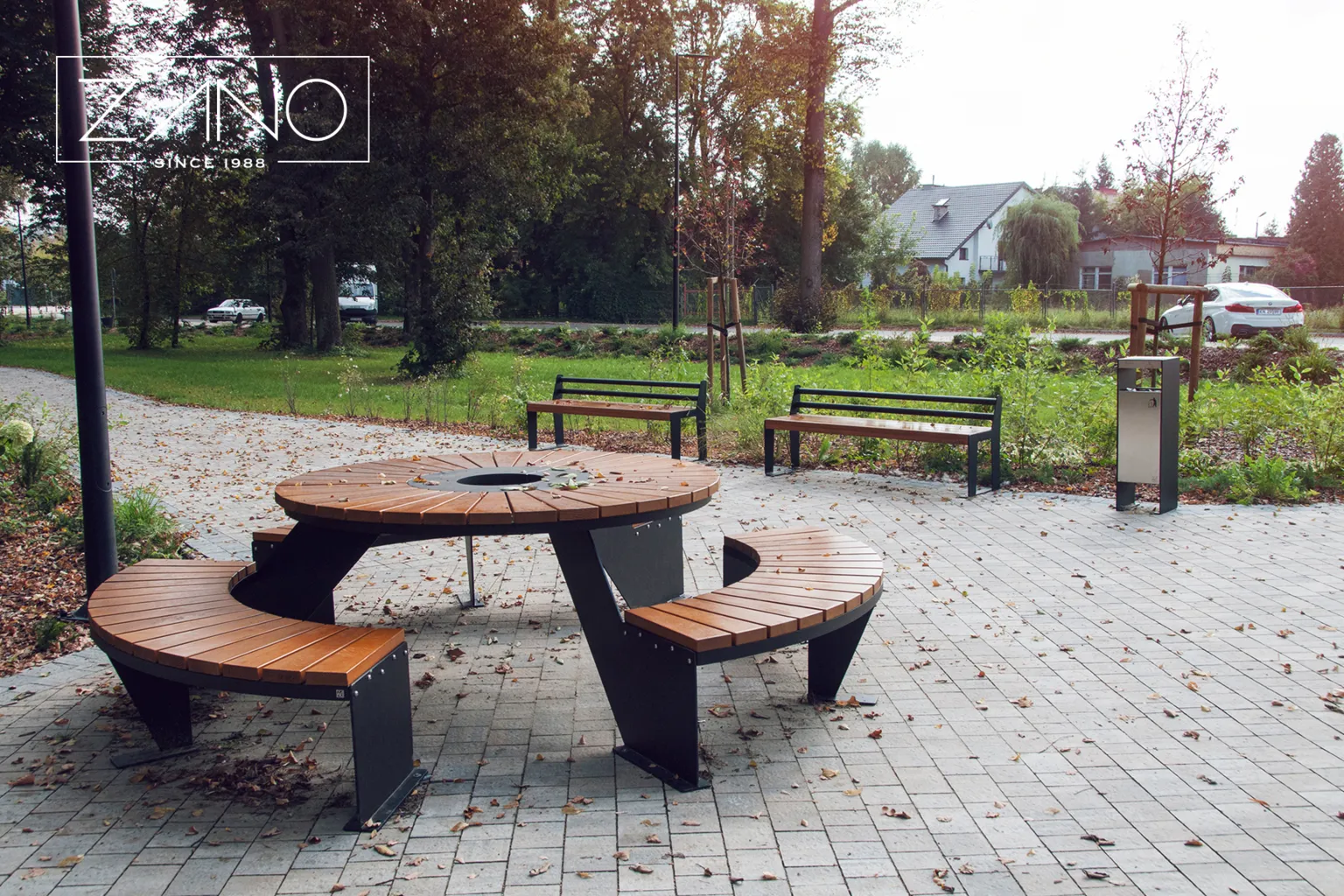

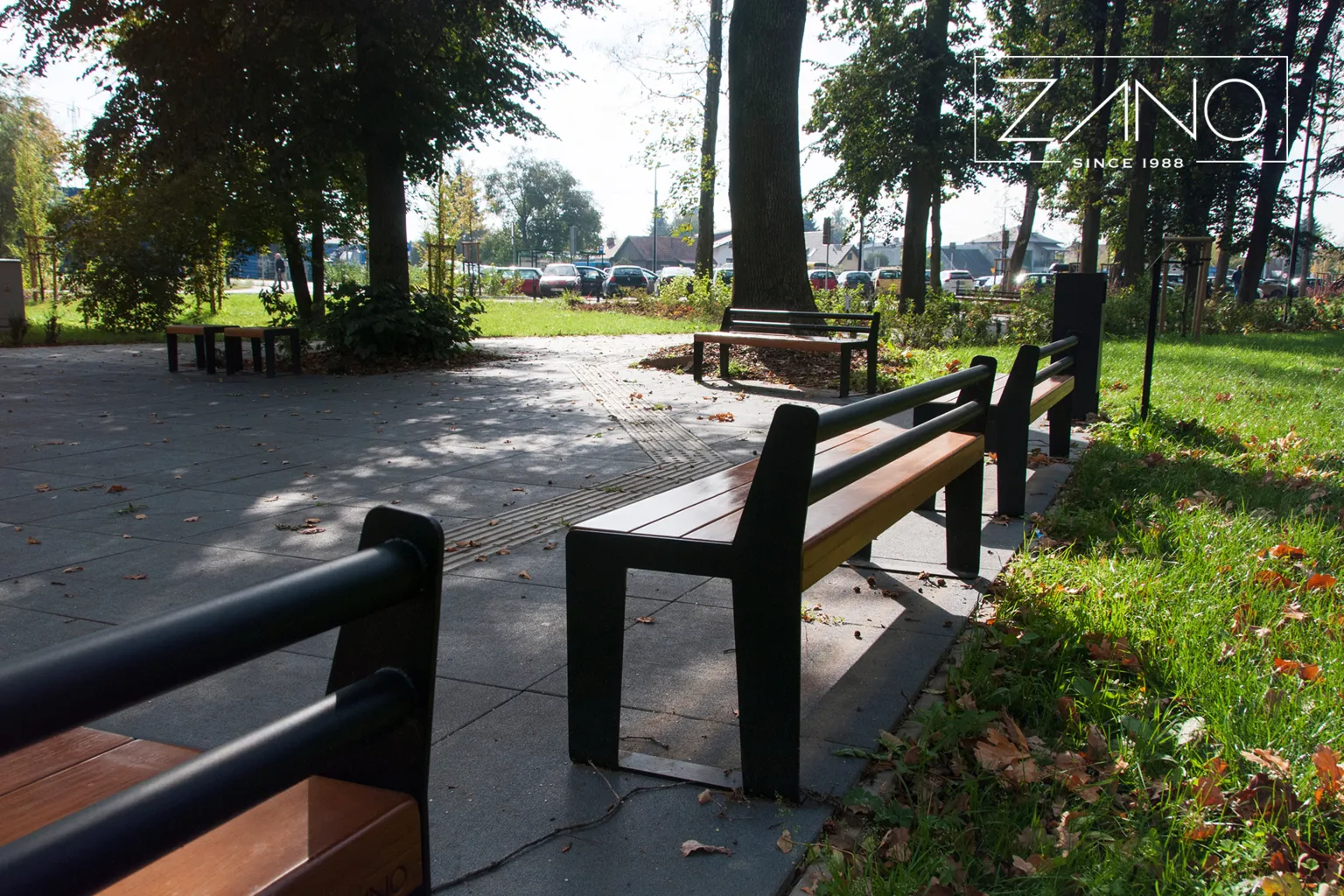

Strzelecki pargi projekt hõlmas klassikalistel ja modulaarsetel ZANO süsteemidel põhineva väikevormide komplekti tootmist ja tarnimist. Tarnitud elementide nimekiri sisaldas 6 tükki Domino piknikulauasid (13.440), 50 tükki seljatoeta ilma seljatoeta olevat istmet Reliq (02.014), 45 tükki seljatoega pinke Reliq (02.013) ning 25 tükki prügikasti Simple (03.061) koos tuhatoosiga.

Arhitektuurilisest ja tootmislikust vaatepunktist oli peamiseks väljakutseks materjalide viimistluse kohandamine tellija soovidele. Teraskonstruktsioonid kaeti mittestandardselt pulbervärviga, mis imiteerib musta anodeerimist (struktuurne viimistlus) – tootmisetapile eelnesid näidiste ettevalmistamine ja mõlema poole poolt heakskiitmine. Puidudetaile valmistati kohalikust kuusepuust, mis värviti küpressi värvi. Peatöövõtja nõudmiste kohaselt projekteeriti kõik pingid ja istmed paigaldamiseks sillutisele (kinnitamine kõvastatud alusele). Paigaldussüsteem hõlbustas logistikat ja tagas mööbli stabiilsuse. Suure tellimuse mahu tõttu seoti tarnegraafik tihedalt investeerimistööde järgmiste etappidega.

Kocie Planty park

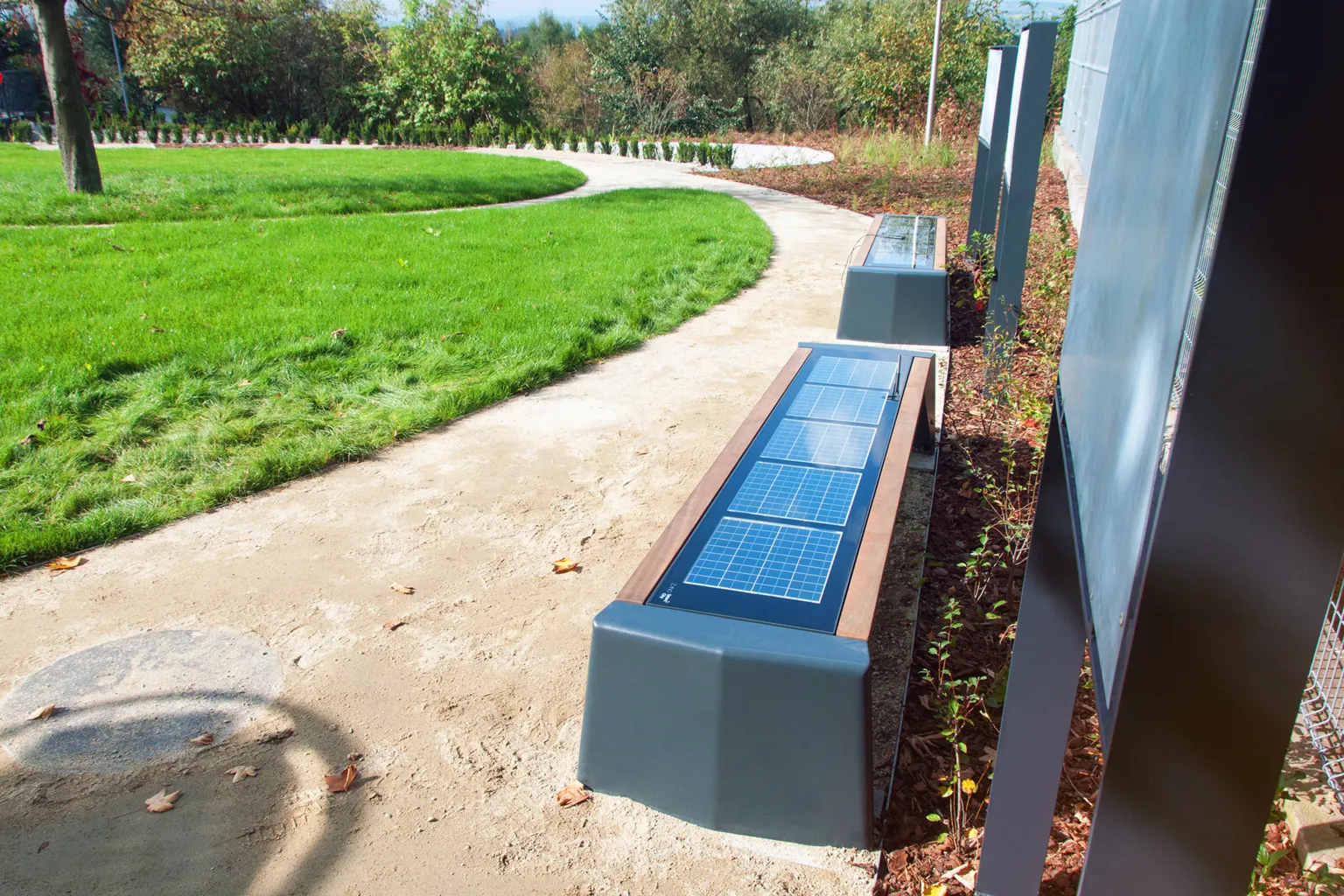

Rakendus Nowy Sądecki Kocie Planty pargis on näide pargiruumi kohandamisest Smart City standarditele. Selle etapi raames tarniti päikeseenergiaga töötav infrastruktuur: 2 päikesepingid Photon (02.409), 1 päikesejaam Universe (19.055) ja 3 lauda seeriast Bus (13.020.2) – loodi ruum, mis on mõeldud vaba aja veetmiseks ja väljas mängimiseks lauamänge.

Projekt põhineb kaasaegsel, tagasihoidlikul värvilahendusel. Süsinikteras on kaitstud ja lakitud tumeda grafiidi värvi (RAL 7016). Istmed ja lauaplaadid on viimistletud eksootilise kõva lehtpuuga Sapeli. Kõva lehtpuu kasutamine tagas kõrge mehaanilise vastupidavuse ja pika eluea muutuvates ilmastikutingimustes. Kasutamise seisukohast oli oluline anda investorile hooldusjuhised – sapeli puit, nagu ka teised lehtpuud, vajab perioodiliselt õlitamist, et vältida loomulikku patineerumist (hallitumist) UV-kiirguse mõjul. Smart City lahendused (Photon ja Universe) on projekteeritud täielikult autonoomsete võrguväliste süsteemidena. Vajaduse puudumine ühendada mööbel välisesse elektrivõrku vähendas paigalduskulusid ja välistas vajaduse sekkuda pargi olemasolevasse maa-alusesse infrastruktuuri.

Krakovi aadressil al. Powstania Warszawskiego 6 asuva ala arendamise projekt on näide väikevormide integreerimisest vabaaja- ja haridustsooniga. Krakovi koolispordikeskuse (Krakovi linnavalitsus) jaoks teostatud projekt põhines ZANO linnamööbli kasutamisel – peamiselt modulaarses Flash-seeria toodetel.

Projekteerimis- ja teostuskoostöö. Projekti edukas läbiviimine oli tulemus tihedast koostööst tootja, arhitekti ja tellija vahel. Kontseptsiooni eest vastutasid arhitektid Rafał Góra (KADI Architektura: kadiarchitektura.pl) ja Aleksandra Skrzypek.

Materjalide ja tehnilised spetsifikatsioonid. Mööbli teraskonstruktsioonid on kaetud korrosioonikaitsega ja musta värvi (RAL 9005) struktuurvärviga. Istmed ja seljatoed on valmistatud Euroopa okaspuupuitust, mis on värvitud „tamme“ tooniga. Musta süsinikterasiga ja sooja puidutooni kontrast sobib hästi kokku terrassi minimalistliku kruusakattega.

ZANO tootevalikust kasutatud mudelid:

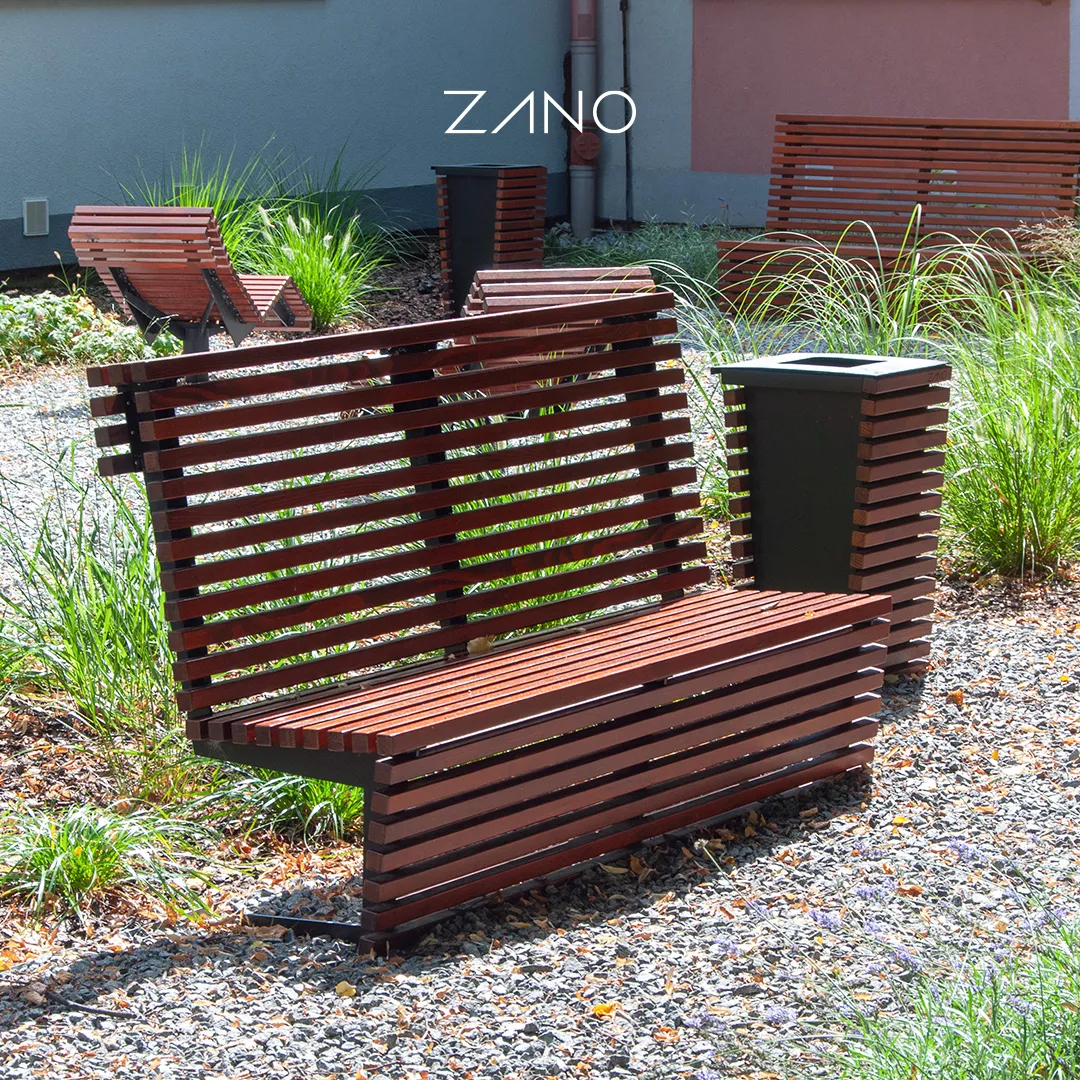

• Flash-seeria: paigaldati seljatoega pingid (02.025), ühekohalised tugitoolid (02.625.1) ja prügikastid (03.025) – mööbel, mida iseloomustab kaasaegne horisontaalsete puitprofiilide paigutus, mis on kinnitatud varjatud kandekonstruktsioonile.

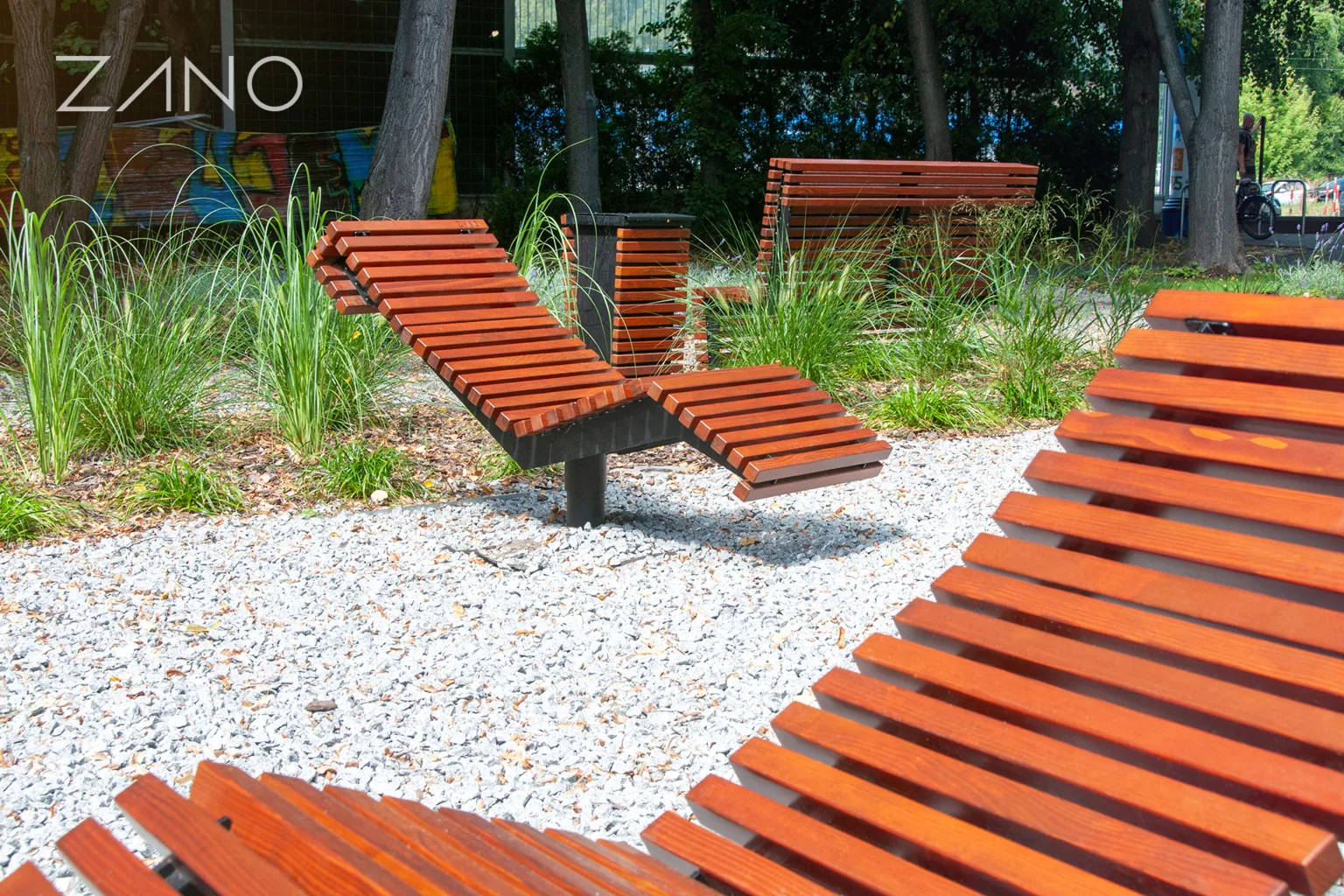

• Flash-pöörduvad lamamistoolid (02.525): vertikaalteljel asuva pöördemekanismi kasutamine võimaldas kasutajatel sujuvalt reguleerida asendit päikese suhtes.

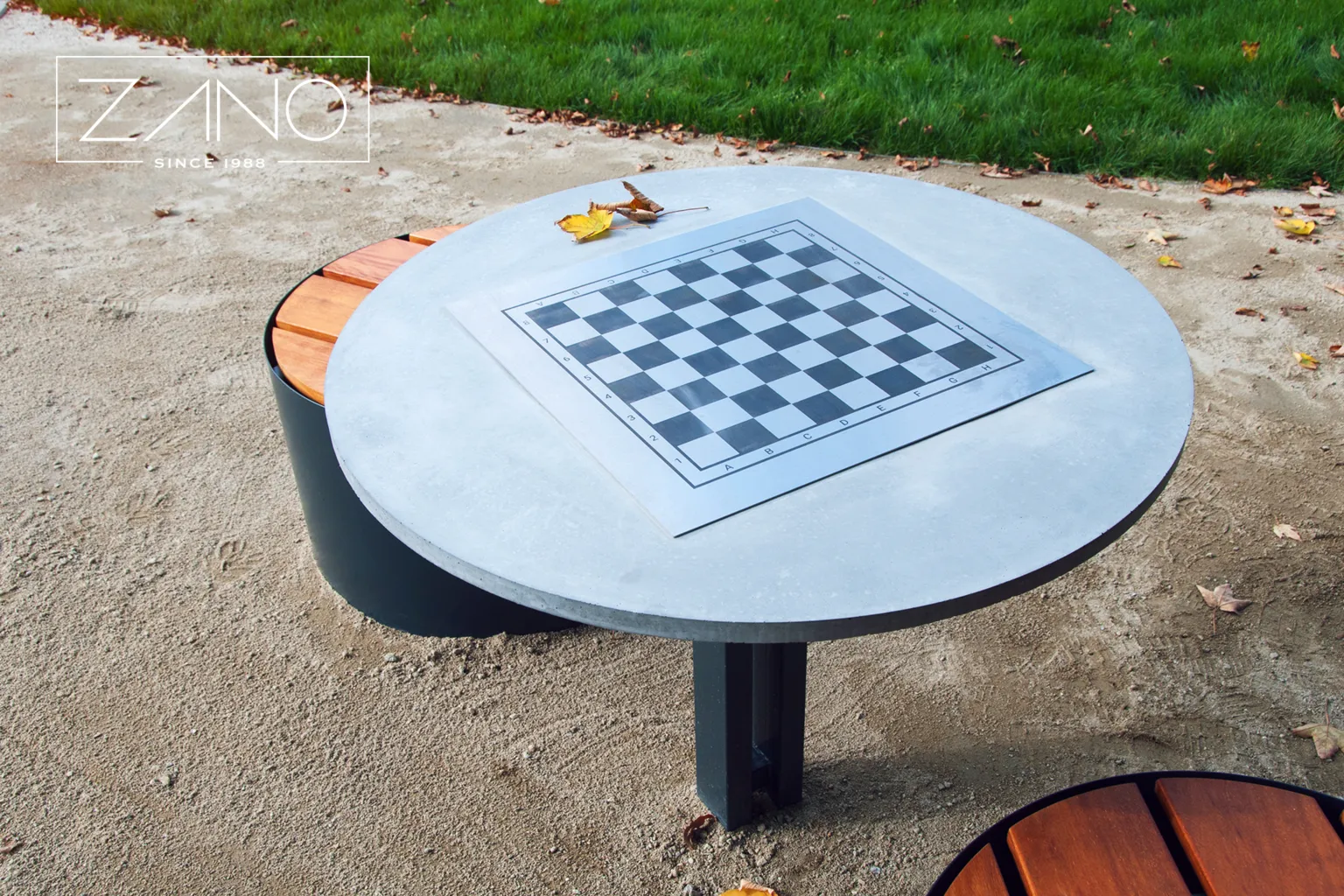

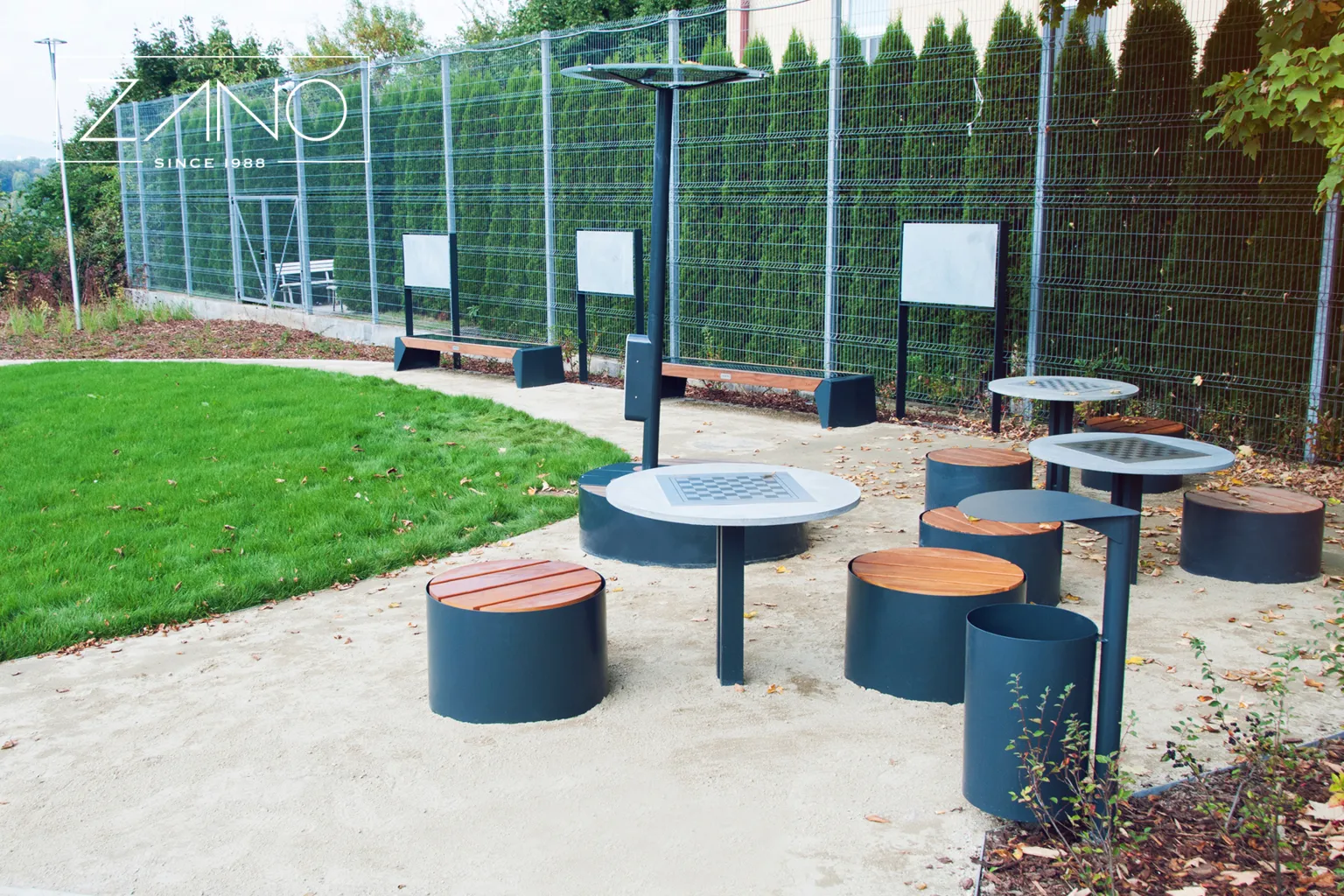

• Laua „Amicus“ (13.033.2): See on varustatud ümmarguse, vandalismikindla betoonist töölaua plaadiga, millesse on integreeritud terasest malelaua ruudustik, ning on muutunud loogikamängude ala keskpunktiks.

Logistika ja paigaldus. Mööbel toodeti ja tarniti projekti asukohta ZANO transpordipargi abil. Vastutus mahalaadimise ja lõpliku paigalduse eest (elementide kinnitamine ettevalmistatud alusele) lasus tellijal.

Strykowi linnapargi puhkeala projekti jaoks tarniti mitmekesine väikevormide komplekt. Projekt ühendab endas kaasaegset disaini, lõõgastustsoone ja arenenud linnatehnoloogiaid.

Visuaalne ja materjaliline ühtsus. Teraskonstruktsioonid on pulbervärvitud elegantsesse tumedasse grafiitvärvi RAL 7016. Külma ja minimalistlikku terast tasakaalustavad looduslikust puidust elemendid soojas „tammepuidu“ toonis. Selline materjalivalik tagas kõrge vastupidavuse vandalismile ja ilmastikutingimustele, sulandudes samal ajal harmooniliselt pargi keskkonda.

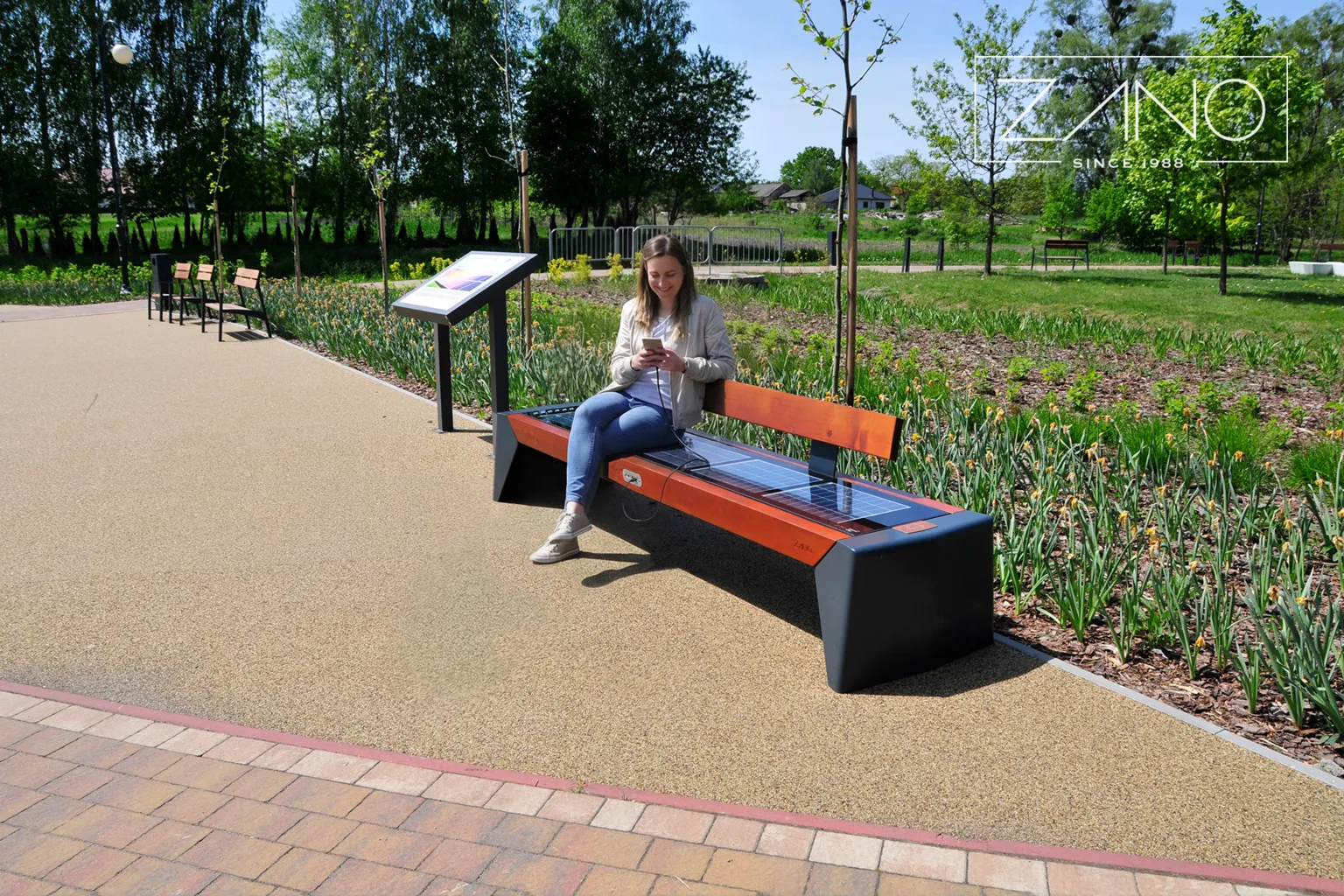

Tehnoloogiline süda: päikeseenergia-paneeliga pink „Photon“. Tehnoloogiliselt kõige arenenum toode oli autonoomne päikeseenergia-paneeliga pink „Photon“, mis tarniti lisavarustusega. Tänu sisseehitatud mahukale geelakude paketile (36 Ah) hakkas pink toimima elektrivõrgust sõltumatult. Elanike kasutusmugavuse tagamiseks varustati see arukas linna mööbel järgmiselt:

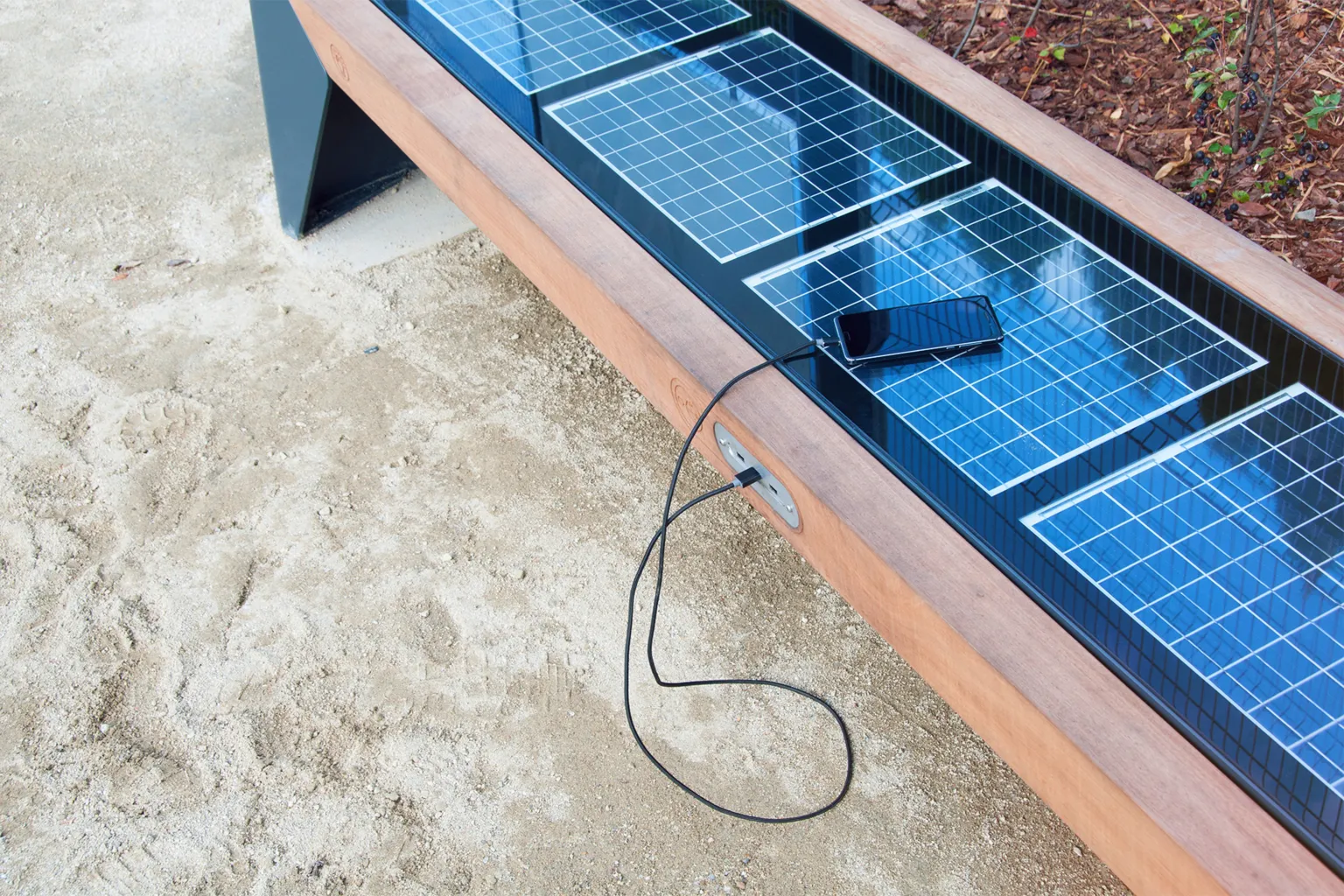

• Kiire juhtmevaba laadimine: 2x USB-A 3.0 (Quick Charge) ja 1x USB-C 3.0 (Quick Charge).
• Traadita laadimine: induktsioonimoodul parameetritega 10 W / 2 A.
• Muusikamoodul (kõlar sisseehitatud mäluga).
• Õrn ambient light valgustus, mis suurendab turvalisust ja esteetilisust pimeduse saabudes.

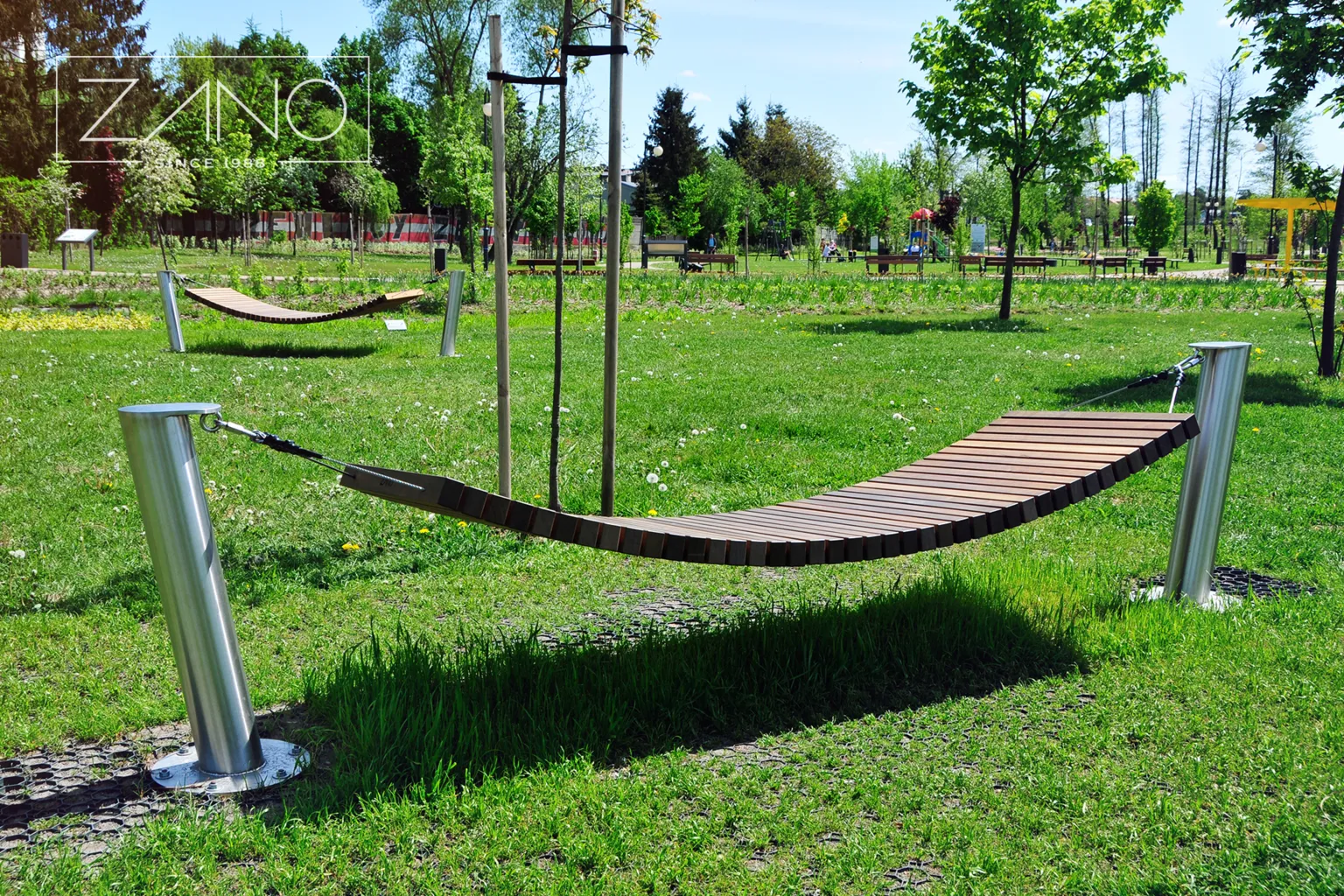

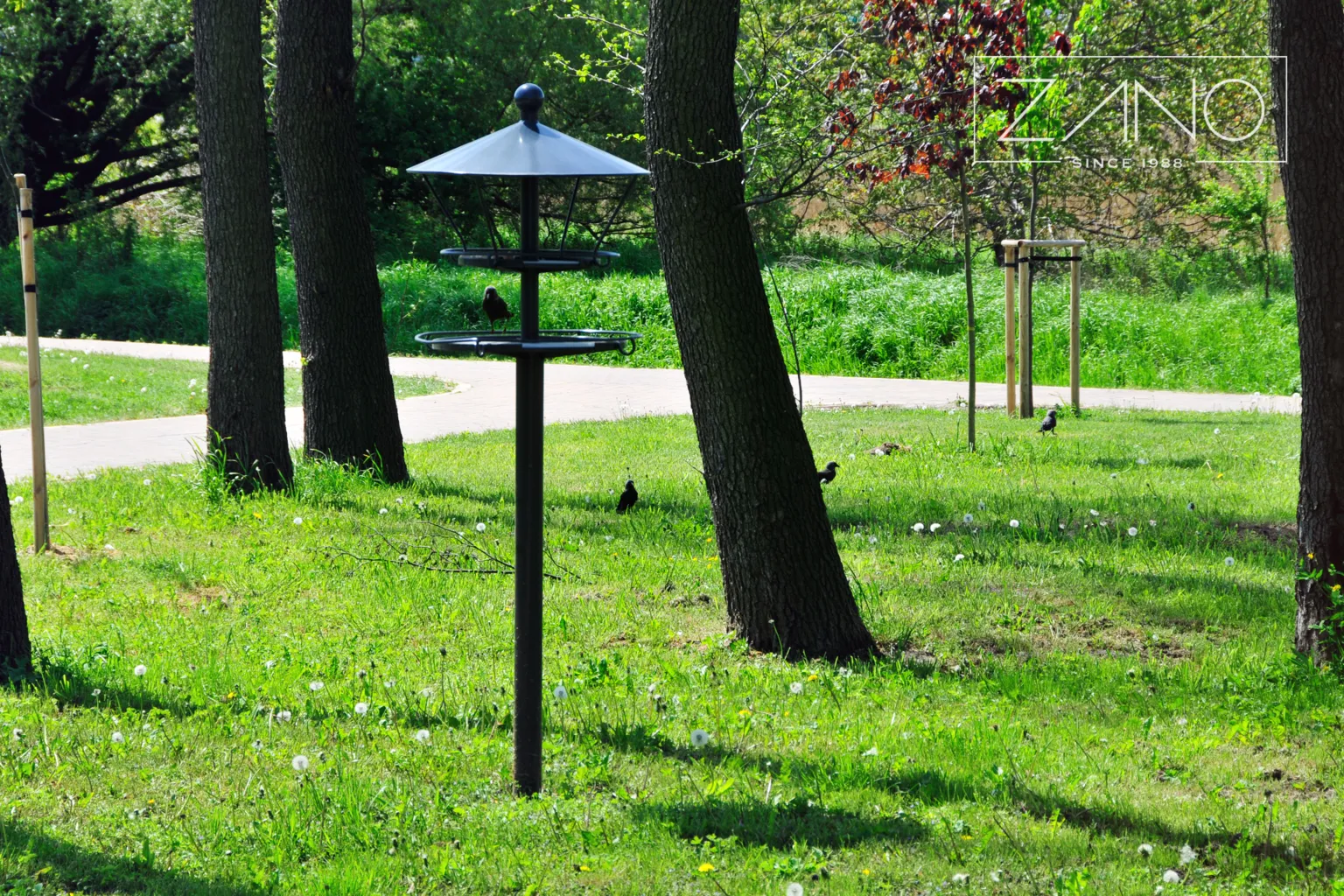

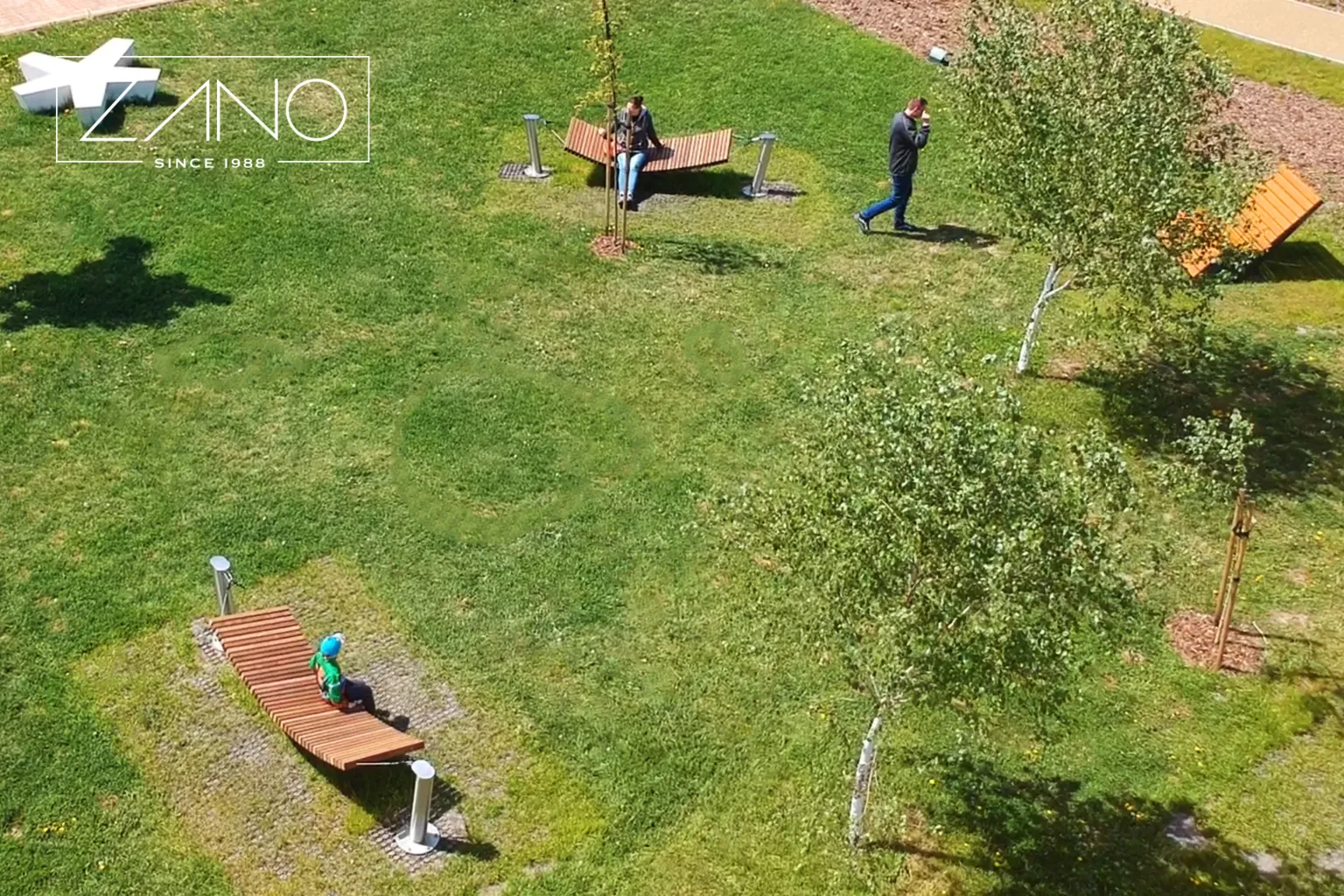

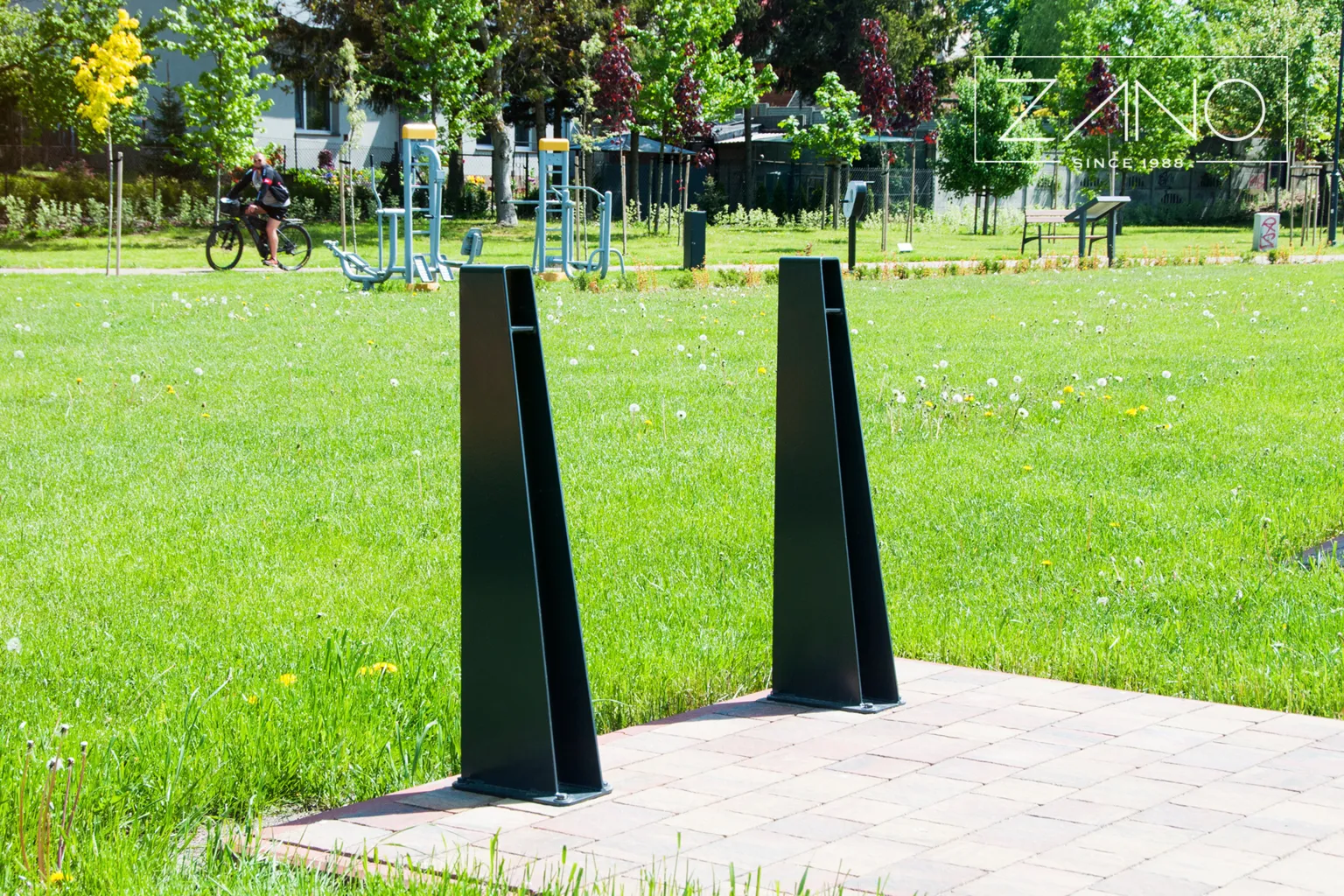

Vabaajaala ja mikromobiilsus. Tarnele kuulus ka kaasaegse puhkeala rajamine, kuhu paigaldati ergonoomilised võrkkiikud Wave (2 tk) ja pargiamamistoolid Duo (2 tk). Säästva linnatranspordi toetamiseks varustati park ulatusliku jalgrattainfrastruktuuriga: 15 Reliq jalgrattahoidjat ja 2 täielikult varustatud Kangu remondijaama. Investeeringu keskkonnasõbralikkust täiendasid 2 linnusöötja.

B2B-logistika ja müügijärgne garantii. ZANO tagas otsese tootjana mööbli sujuva logistika ja kohaletoimetamise. ZANO B2B-partnerite jaoks on oluline ka toetus pärast projekti lõppu. Müügijärgse teeninduse raames viidi sujuvalt läbi sihtotstarbeline hooldustöö, mis hõlmas ühe pinga vahetamist pingil „Photon“.

Projekt Krakowi Majandusülikooli kampuse territooriumil oli näide ZANO terviklikust koostööst arhitektide ja peatöövõtjaga nii projekteerimise kui ka tootmise valdkonnas. ZANO 3D-projekteerimisosakond osales aktiivselt kontseptsiooni väljatöötamises, koostades akadeemilise ruumi kasutamiseks spetsiaalse projekti, mille võtmeosa – „Starodrzew” tsoon – anti üle tootmiseks ja terviklikuks rakendamiseks.

Ruumiline kontseptsioon ja disain. Projekti peamiseks eesmärgiks oli integreerida väikevormid ajaloolise ülikoolilinnaku olemasolevasse puistu. Kasutati modulaarset linnamööbli süsteemi:

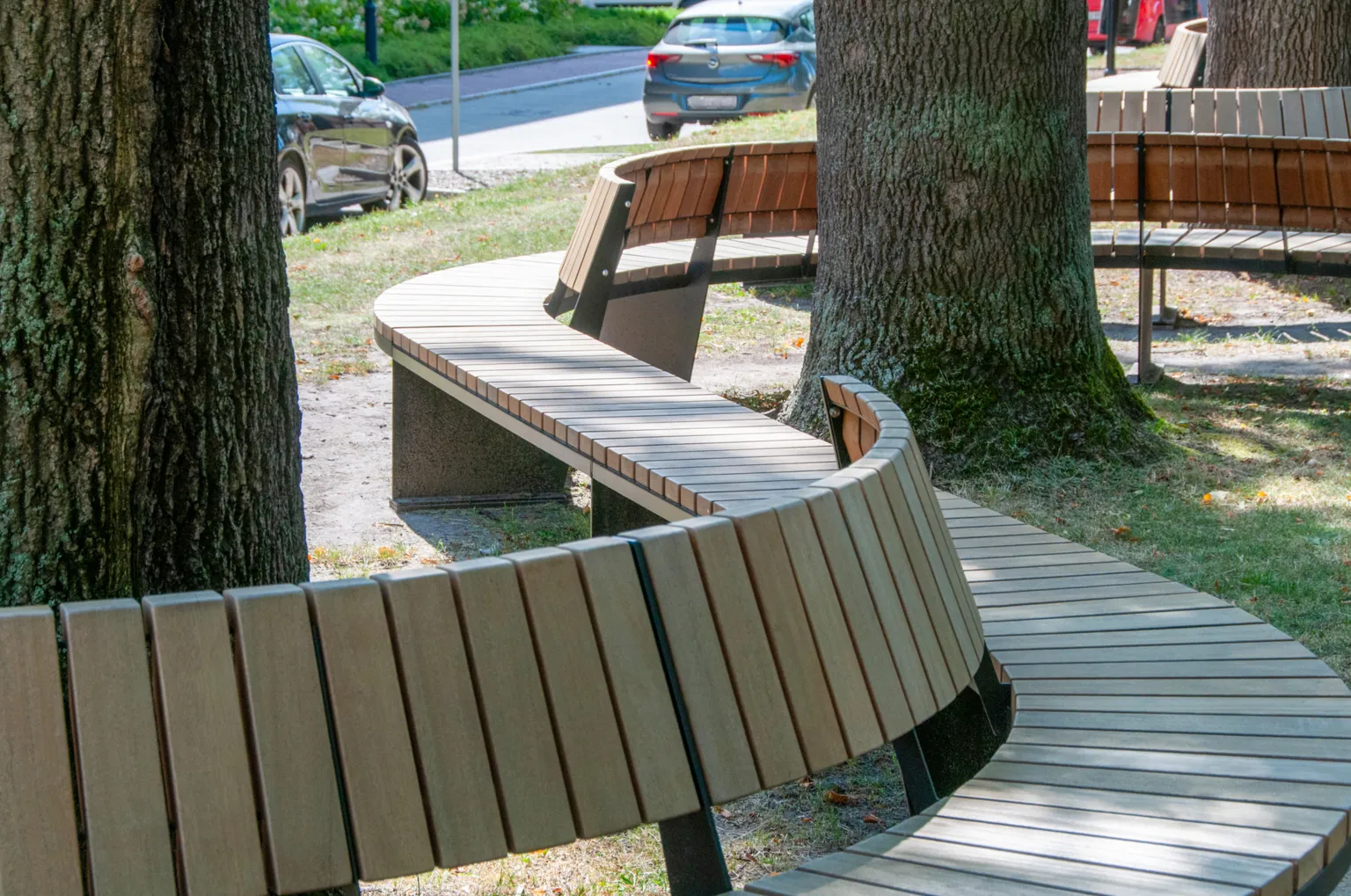

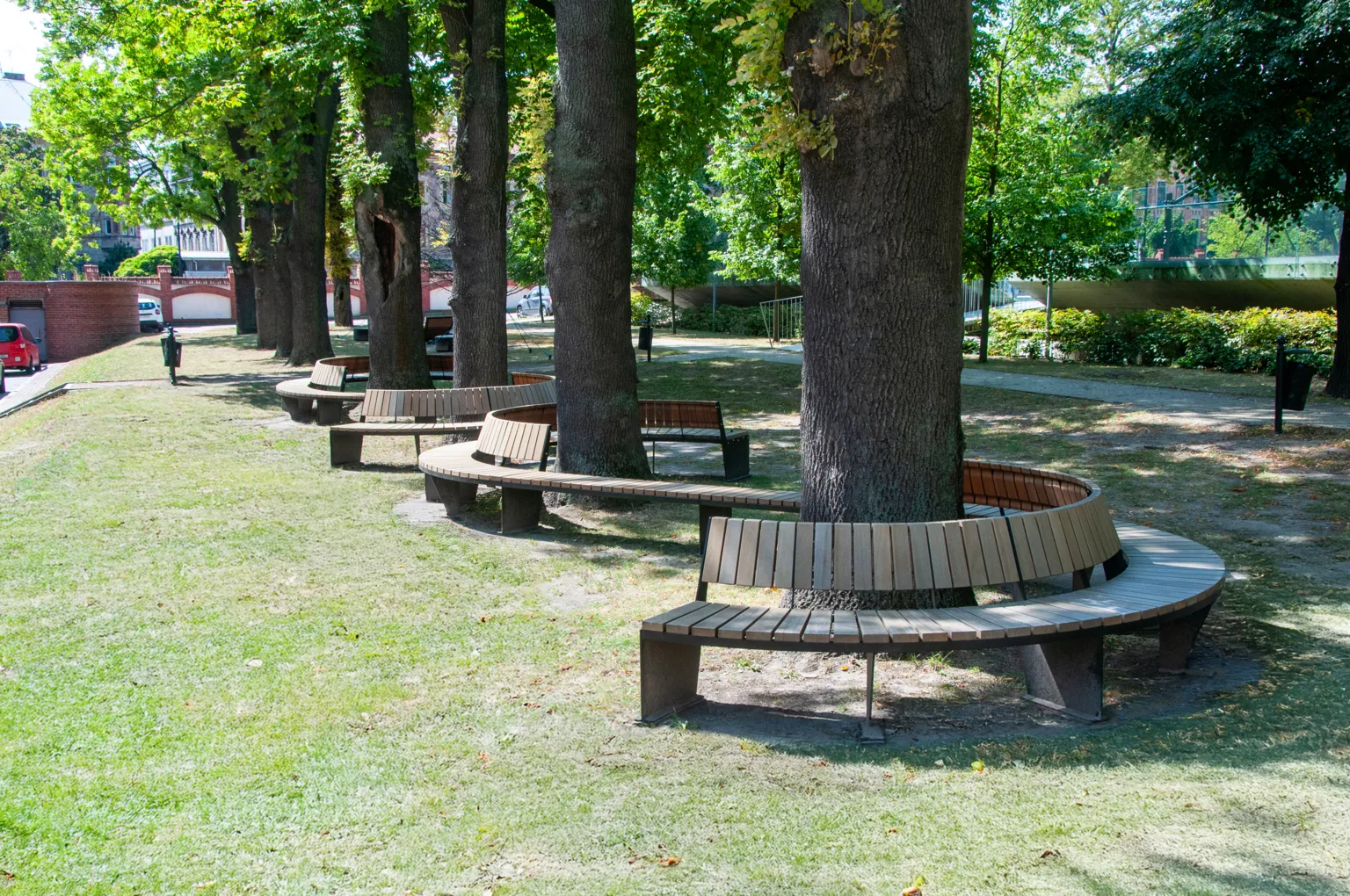

• istmed „Domino“ (sirgete ja kaarekujuliste moodulite kombinatsioon) mähkis orgaaniliselt ümber küpsete puude tüved, moodustades lookleva puhkeala,

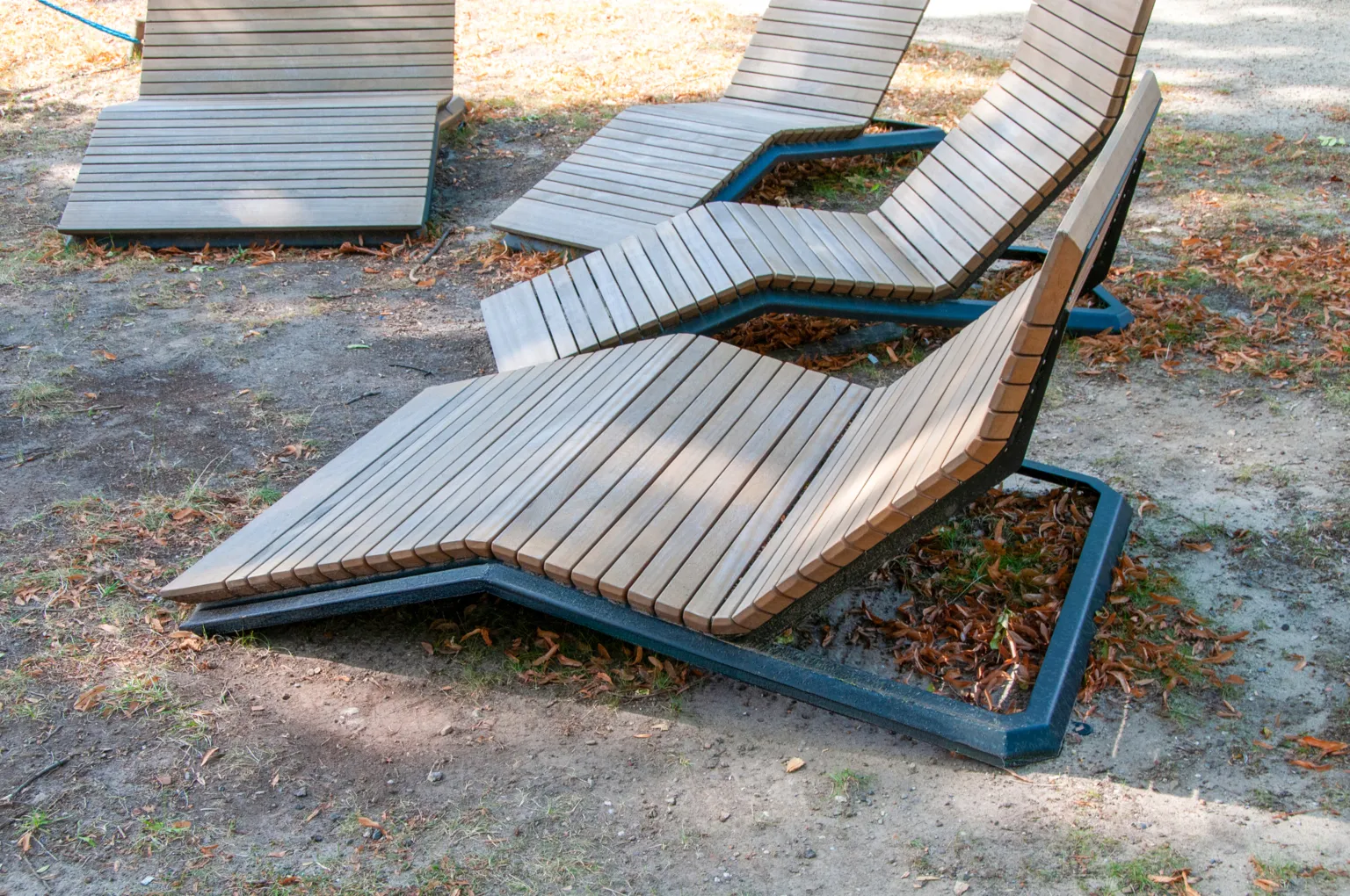

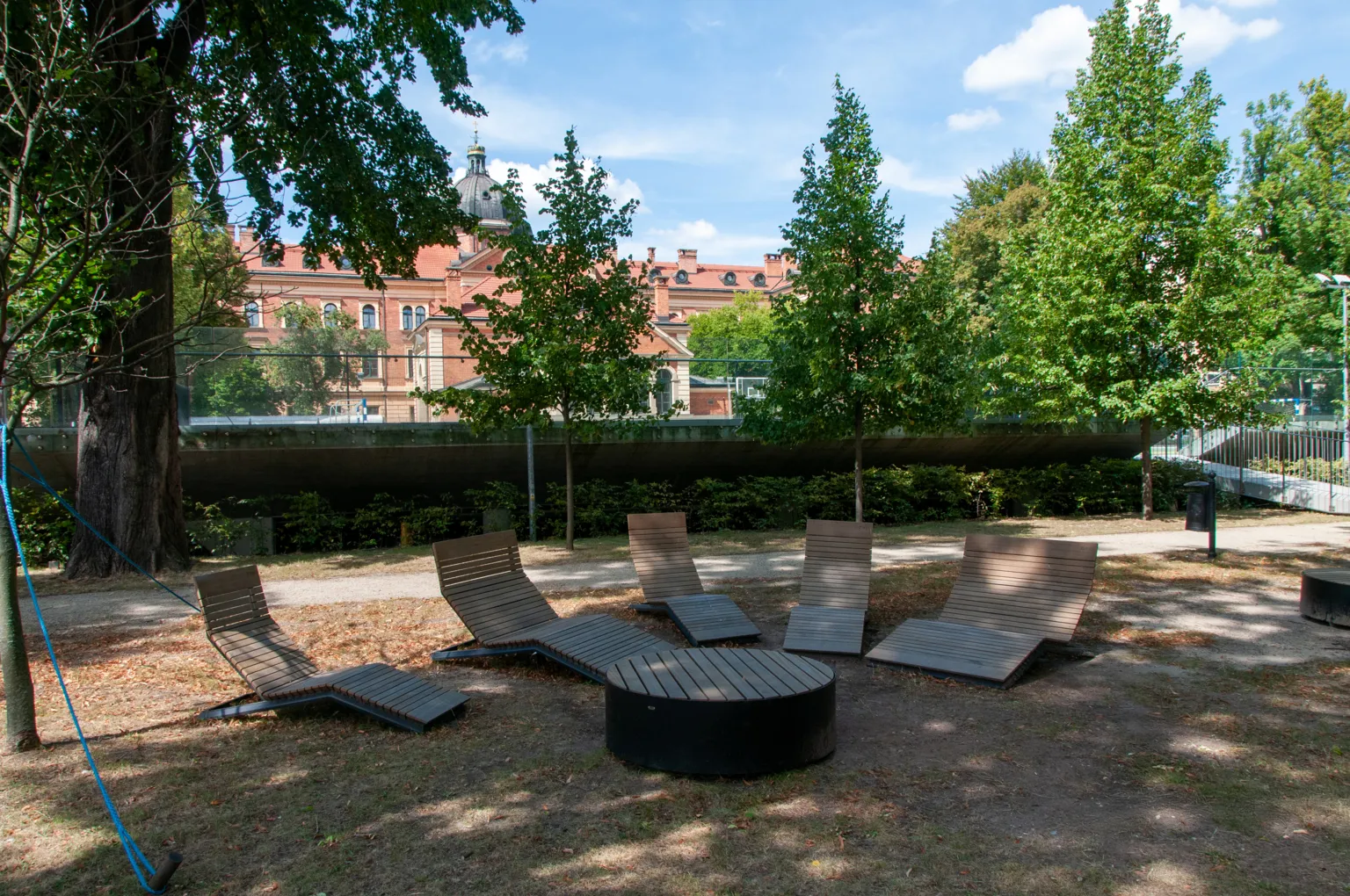

• ergonoomilised Stilo pargilamamistoolid (ühe- ja kahekohalised variandid), mis on integreeritud silindriliste Universe istmetega, moodustasid intiimse puhkamis- ja suhtlusala värskes õhus.

Tehnilised andmed ja materjalid. Maksimaalse vastupidavuse ja intensiivse kasutamise taluvuse tagamiseks avalikus ruumis on kasutatud:

• S235JR süsinikterasest kandekonstruktsioon, mis on korrosioonikaitsega kaetud ja pulbervärvitud värvitoonis RAL 9005 peene struktuuriga (elegantne, matt viimistlus, millel on kõrgendatud kriimustuskindlus).
• Istmed ja seljatoed on valmistatud õlitatud lehtpuidust Sapeli, mida iseloomustab kõrge tihedus ja loomulik bioloogiline niiskuskindlus.

B2B-logistika ja paigaldus. ZANO viis tellimuse ellu tervikliku tehnilise toe raames: alates 3D-nõustamisest ja tootmisest kuni tarnimise ja professionaalse paigaldamiseni ülikooli territooriumil. Vana puistu vahetu läheduse tõttu kinnitati pingide modulaarne konstruktsioon stabiilselt maapinnale punktbetoonvundamentide abil. Nende paigutus kohandati maastikuoludele nii, et puude juurestikku häiriks võimalikult vähe.
